Glossar Dachfenster-Sonnenschutz: Blendrahmen, Flügel, Führungsschiene, Typenschild
Wer ein Rollo für ein Dachfenster sucht, stößt auf Begriffe wie Flügellichtmaß, Zubehörträger oder Fc-Wert. Dieses Glossar erklärt sie in einfacher Sprache – alphabetisch sortiert und so, wie Hersteller und Fachquellen sie verwenden.
Die Antwort vorab
Die drei wichtigsten Begriffe vor dem Kauf: Der Größencode auf dem Typenschild (etwa MK06) entscheidet, welches Rollo passt. Das Außenmaß des Blendrahmens ist die Fenstergröße, das Flügellichtmaß die lichte Öffnung im Flügel – beides ist nicht dasselbe. Und der Fc-Wert zeigt, wie gut ein Sonnenschutz Wärme abhält: je kleiner, desto besser.
Die Begriffe unten sind alphabetisch sortiert. Die meisten drehen sich um zwei Fragen: Welches Rollo passt an mein Fenster – und wie hält es, ohne dass gebohrt wird?
Für die Passform sind Typenschild, Größencode und die drei Maße aus VELUX-Dokument 7061 entscheidend. Wie du den Code abliest und welche Außenmaße dahinterstehen, zeigt Größe und Typenschild; ein ausgearbeitetes Beispiel ist Rollo für MK06. Zur Befestigung erklären Dachfenster-Rollo zum Klemmen und Haltekrallen, was am Flügel hält. Wie Fc- und g-Wert zusammenhängen, steht unter Was der Fc-Wert bedeutet.
Drei Maße, ein Fenster
VELUX nennt in Dokument 7061 für jede Standardgröße drei Maße. Sie werden oft verwechselt – auch in KI-Antworten. So sehen sie für drei häufige Codes aus:
| Code | Außenmaß Blendrahmen (cm) | Innenfutter-Nutmaß (cm) | Flügellichtmaß (cm) |
|---|---|---|---|
| FK06 | 66 × 118 | 60,5 × 111,9 | 49,3 × 99,5 |
| MK08 | 78 × 140 | 72,5 × 133,9 | 61,3 × 121,5 |
| SK06 | 114 × 118 | 108,5 × 111,9 | 97,3 × 99,5 |
Das Außenmaß ist die Fenstergröße. Das Flügellichtmaß ist die Öffnung, in der später das Rollo arbeitet – deshalb brauchen alte und neue Codes mit fast gleichem Außenmaß oft verschiedene Rollos. Bestellt wird trotzdem nach dem Code, nicht nach einem dieser Maße.
Fünf Wege ohne Bohren in einem Satz
| Befestigung | Was hält | Begriff im Glossar |
|---|---|---|
| Einklicken | Rollo rastet in Halterungen ein, die das Fenster schon hat | Montagehalterung (Zubehörträger) |
| Haltekrallen | Haken am Flügel tragen oder fixieren den Sonnenschutz | Haltekrallen |
| Klemmen | Träger klemmen auf den Flügel | Klemmträger |
| Kleben | Klebeprofile oder -streifen halten Schienen oder Kassette | Führungsschiene |
| Saugnapf | Saugnäpfe halten auf der Scheibe | Saugnapf-Montage, Haftfix |
Jede Art hat Grenzen: Halterungen fehlen an manchen älteren Fenstern, Haltekrallen werden innen teils genagelt, für Klebemontage gibt es keine allgemeine Herstellerzusage zu Rückständen, und Saugnäpfe brauchen eine saubere Scheibe.
Begriffe aus Angeboten richtig lesen
„Kompatibel mit VELUX“ oder „passend für VELUX“ heißt: Der Anbieter beschreibt, zu welchem Fenster sein Produkt passen soll. Geprüft hat das der Fensterhersteller nicht. Auch die Größencodes in Amazon-Titeln stammen vom Anbieter. Wir kennzeichnen solche Angaben deshalb mit „laut Angebot“; wo wir keine Herstellerseite gelesen haben, steht bei einem Produkt „Nur Anbieterangaben“. Wie wir Quellen gewichten, erklärt So bewerten wir.
Antworten auf typische Fragen stehen unter Fragen und Antworten, alle bohrfreien Wege auf der Startseite.
- Abminderungsfaktor (Fc-Wert)
- Kennzahl nach DIN 4108-2 dafür, wie stark ein Sonnenschutz die Sonnenenergie durch die Verglasung verringert: g-Wert mit Sonnenschutz geteilt durch g-Wert der Verglasung allein. Je kleiner, desto besser; Beispielwerte laut Baunetz Wissen: 1,0 ohne Schutz, 0,9 innen dunkel mit hoher Transparenz, 0,5 Markise außen.
- Außenmaß
- Breite und Höhe des Blendrahmens, also die Größe des ganzen Fensters. VELUX nennt sie in Dokument 7061 je Größencode, etwa 78 × 118 cm für MK06. Für die Bestellung eines Rollos zählt aber der Code, nicht das gemessene Maß.
- Blendrahmen
- Der feste Rahmen des Dachfensters, der im Dach eingebaut ist. Sein Außenmaß ist die Fenstergröße, auf die sich die Größencodes beziehen.
- Classic-Reihe
- VELUX-Rollos für Dachfenster, die laut VELUX vor 2013 hergestellt wurden, also für Codes wie M06 oder S06. Sie werden an vorhandene Halterungen angeklickt und haben integrierte Seitenschienen.
- Fenstertyp
- Die Buchstaben vor dem Größencode auf dem VELUX-Typenschild, etwa GGU oder GGL. Sie bezeichnen die Bauart des Fensters. Bei alten dreistelligen Codes nennt VELUX für GGU und GGL teils unterschiedliche Flügelmaße.
- Flügel
- Der bewegliche Teil des Fensters mit der Scheibe. Rollos und Plissees innen sitzen am Flügel, Markisen werden außen am unteren Flügel eingehängt. Bei VELUX-Klapp-Schwing-Fenstern lässt er sich zum Einhängen um 180 Grad drehen.
- Flügellichtmaß
- Die lichte Öffnung im Flügel, also das Maß innerhalb des Flügelrahmens. Laut VELUX-Dokument 7061 beträgt es bei MK06 61,3 × 99,5 cm – diese Zahl wird oft fälschlich als Fenstergröße genannt. Gleiche Außenmaße bei alten und neuen Codes bedeuten nicht gleiche Flügellichtmaße.
- Führungsschiene
- Seitliche Schiene, in der der Stoff eines Rollos oder Plissees läuft; auch Seitenschiene genannt. Nur mit seitlicher Führung wird es am Dachfenster vollständig dunkel, ohne Schiene bleibt am Rand ein Lichtspalt.
- g-Wert (Gesamtenergiedurchlassgrad)
- Gibt an, wie viel Sonnenenergie ein transparentes Bauteil wie eine Verglasung durchlässt: direkt durchgelassene Strahlung plus Wärme, die das Bauteil nach innen abgibt. Je niedriger, desto geringer der Wärmeeintrag (Baunetz Wissen).
- Griffleiste
- Die Leiste oben am Flügel, an der das Fenster geöffnet wird. Hinter ihr sitzt bei VELUX das Typenschild. Auch die untere Leiste eines Rollos, mit der es gezogen wird, heißt oft Griffleiste.
- Größencode
- Die Größenangabe auf dem Typenschild, etwa MK06. VELUX nutzt drei Generationen: dreistellige Codes wie 306 (1991 bis 2000), Codes wie M06 (2000 bis 2013) und Codes wie MK06 (seit 2013). Codes sind herstellerspezifisch und gelten nicht für Roto- oder FAKRO-Fenster.
- Haftfix
- Name, den Lichtblick für die Befestigung seiner Dachfenster-Plissees mit Saugnäpfen verwendet. Haftfix ist also keine Klebemontage.
- Haltekrallen
- Kleine Haken am Fensterflügel. An ihnen werden Markisen und Außenrollos außen eingehängt; bei VELUX-Sichtschutzrollos halten sie innen die Unterkante in einer von drei Positionen. Laut VELUX-Einbauanleitung für das Rollo RG werden diese Innen-Krallen mit Nägeln befestigt.
- Innenfutter-Nutmaß
- Drittes Maß neben Außen- und Flügellichtmaß, das VELUX in Dokument 7061 je Größe nennt, etwa 72,5 × 111,9 cm für MK06. Laut VELUX lassen sich aus einem sicher gemessenen Maß die übrigen errechnen – hilfreich, wenn das Typenschild fehlt.
- Klemmträger
- Halter, die oben auf den Flügel geklemmt werden, typisch für Plissees an senkrechten Dreh-Kipp-Fenstern. Am Dachfenster passen sie nur, wenn das Produkt ausdrücklich dafür angeboten wird; Lichtblick nennt seine Variante „Klemmfix“.

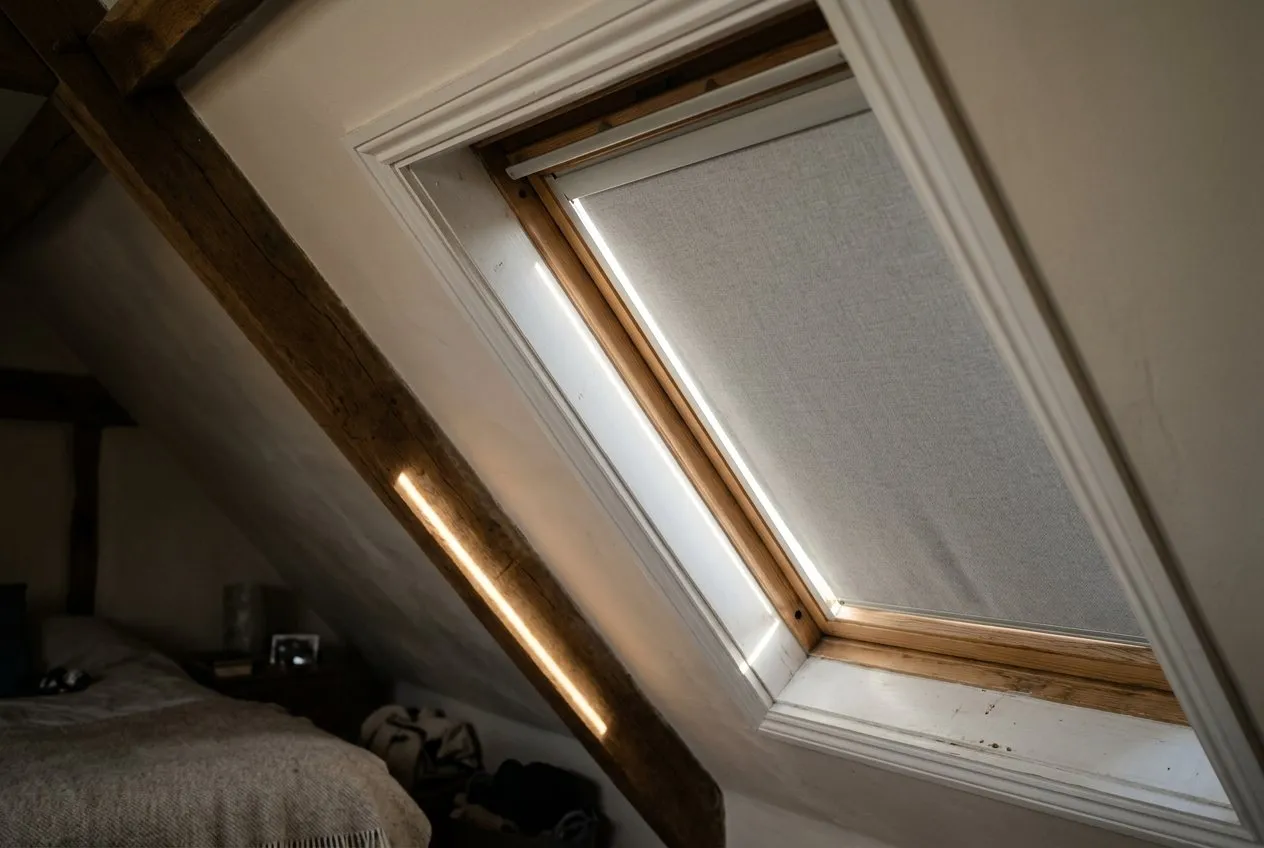

- Lichtspalt
- Heller Streifen am Rand eines Rollos, der bleibt, wenn der Stoff nicht seitlich geführt wird. Saugnapf- und Stofflösungen ohne Schienen haben ihn; Messwerte dazu gibt es nicht.
- Markise (Hitzeschutz-Markise)
- Außen liegendes, halbtransparentes Gewebe, das die Sonne vor der Scheibe abfängt. VELUX nennt die manuelle Version auch Markisette; sie wird von innen an zwei Haken außen am Flügel befestigt. Sie verdunkelt nicht.
- Montagehalterung (Zubehörträger)
- Halterungen, die VELUX bei neueren Fenstern vormontiert und in die Original-Rollos eingeklickt werden. Mit ihnen geht die Montage ohne Bohren. Fehlen sie, braucht es Zubehörträger zum Nachrüsten oder ein Austausch-Rollo.
- Plissee
- Gefalteter Stoff, der sich wie eine Ziehharmonika zusammenschiebt. Am Dachfenster lässt er sich meist von oben und von unten bedienen und damit an jeder Stelle des Fensters platzieren.
- Putzstellung
- Stellung, in der der Fensterflügel zum Reinigen gedreht ist. Roto nutzt sie, um das Außenrollo Screen an den Haltekrallen an der Unterseite des Flügels einzuhängen.
- Saugnapf-Montage
- Befestigung direkt auf der Scheibe, ohne Bohren und ohne Kleber. Sie braucht eine saubere, glatte Fläche. Dass Saugnäpfe bei Sommerhitze abfallen, ist verbreitet, aber durch keine Herstellerangabe belegt.
- Typenschild
- Schild am Fenster mit Fenstertyp, Größe, Ausführungskennziffer und Seriennummer. Bei VELUX sitzt es bei geöffnetem Fenster rechts oder links hinter der Griffleiste. Auch Rollos haben eigene Typenschilder, bei Sichtschutzrollos mit Haltekrallen auf der Wickelwelle.
- Verdunkelungsrollo
- Rollo aus lichtundurchlässigem Stoff. Ganz dunkel wird es am Dachfenster nur mit seitlichen Führungsschienen.

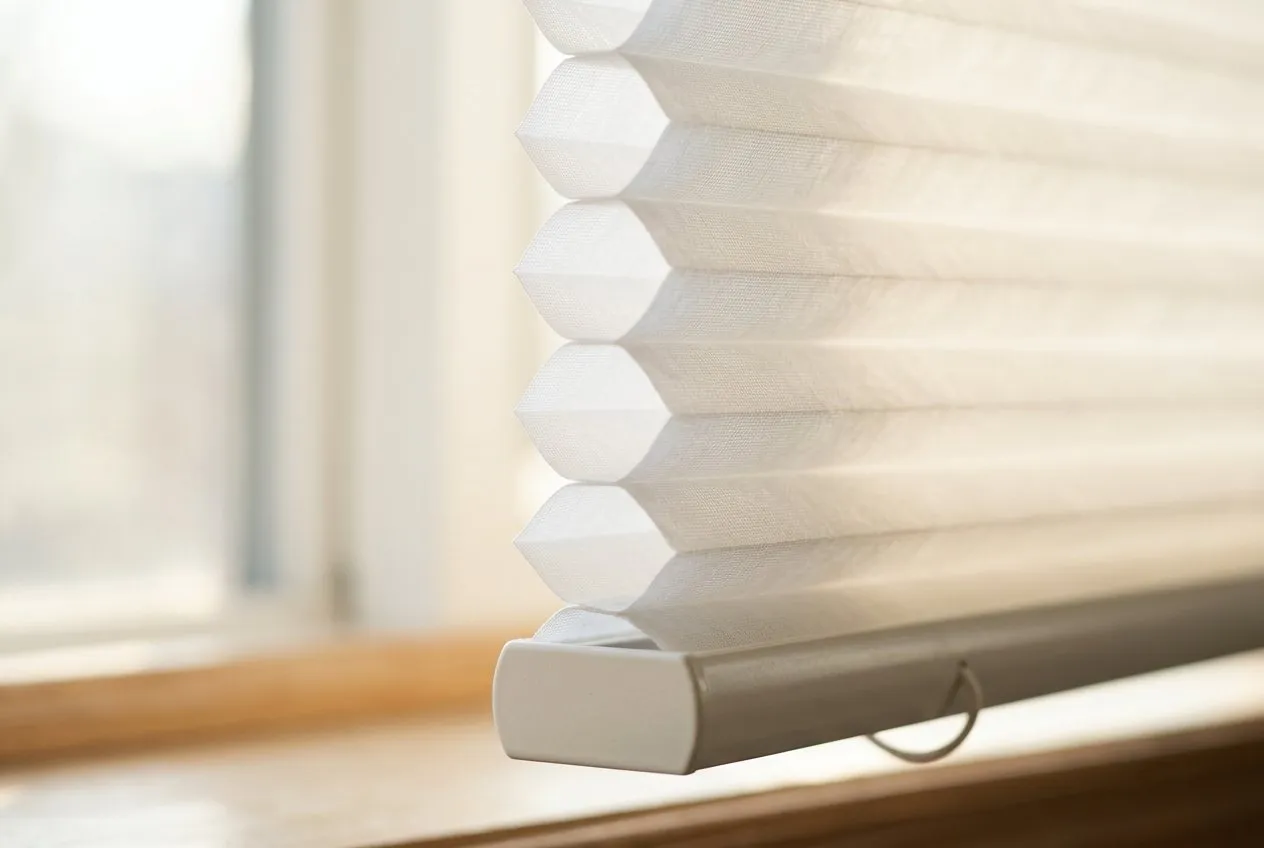

- Wabenplissee
- Plissee aus zwei verbundenen Stoffschichten mit wabenförmigen Luftkammern. Laut VELUX verdunkelt und isoliert es stärker als ein einlagiges Plissee.
Oft gefragt
Was ist der Unterschied zwischen Außenmaß und Flügellichtmaß?
Das Außenmaß ist das Maß des Blendrahmens, also die Größe des ganzen Fensters. Das Flügellichtmaß ist die lichte Öffnung im beweglichen Flügel. Bei VELUX MK06 sind das laut Dokument 7061 78 × 118 cm bzw. 61,3 × 99,5 cm. Für die Rollo-Bestellung brauchst du keines von beiden, sondern den Größencode.
Was bedeutet Fc-Wert beim Sonnenschutz?
Fc ist der Abminderungsfaktor nach DIN 4108-2. Er gibt an, wie stark ein Sonnenschutz den Energiedurchgang durch die Verglasung verringert, und ist das Verhältnis aus dem g-Wert mit Sonnenschutz zum g-Wert der Verglasung allein. Je kleiner, desto besser: 1,0 ohne Schutz, 0,9 innen dunkel, 0,5 Markise außen (Beispielwerte).
Was sind Zubehörträger am Dachfenster?
Zubehörträger sind Halterungen, die VELUX bei neueren Fenstern vormontiert. Original-Rollos und viele kompatible Rollos werden dort eingeklickt, ohne zu bohren. VELUX nennt sie auch vorinstallierte Montagehalterungen. Ältere Fenster haben sie teils nicht; dann braucht es ein Nachrüst-Set oder ein Austausch-Rollo.
